產品特性
Product characteristics

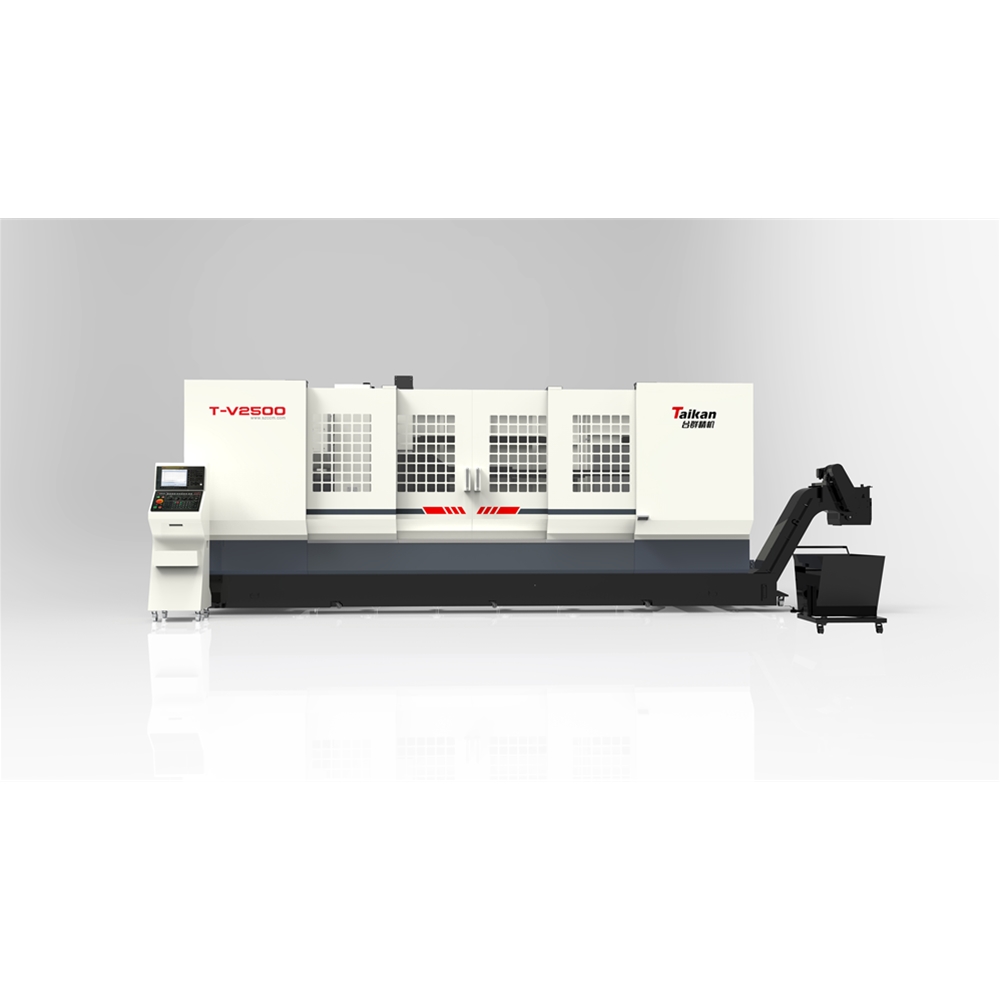

臺群精機T-V2500 系列（BT40）型材加工中心，大行程設計可滿足客戶對大尺寸有色金屬、邊 框類、型材類零件等鉆孔、攻牙工序，可以實現銑削移動速度快的加工要求。
機床 X、Y、Z 軸采用滾珠線性導軌，X 軸進給系統采用齒輪齒條，保證大行程運行精 度穩定。Y/Z 軸進給系統采用滾珠絲杠軸承，確保機床的剛性和精度要求。
三軸采用高可靠性密封性能良好的數字式交流伺服電機，保證良好的動態性能，并且可以通過進口高性能數控系統分析并補償坐標的位置提高機床精度。
前置鏈排排屑，排屑更加順暢高效，方便清理。
1、床身等部件為高強度、高吸震性的優質鑄鐵整體鑄造或鋼結構焊接件，從而滿足加工切削要求。
2、配備高性能三菱 M80VB 數控系統，保證了機床控制的穩定性，也保證了用戶要求的數 控加工功能和輔助功能。
3、刀庫采用臺群的 24 把圓盤式刀庫，質量可靠，性能穩定。
4、主軸采用臺群的高速主軸單元，標配 BT40-12000r/min 直聯頭，主軸前端采用迷宮設 計，并帶氣幕保護功能，防止切削液進入主軸軸承。。
應用領域
APPLICATION AREA

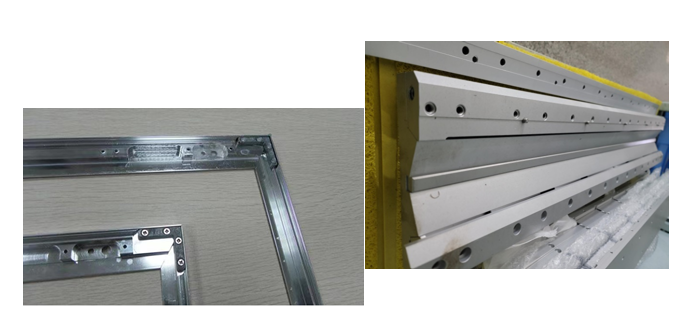

主要加工軌道交通機車內部型材；汽車窄長型零件；智能家電行業的電視機邊框、冰箱邊框、通訊器材殼體、鋁合金型材以及鋁木復合型材、銅型材、PVC型材等。
產品參數
Product parameters
|
項目 |
單位 |
T-V2500 |
|
工作臺尺寸 |
mm |
2500*550 |
|
X/Y/Z三軸行程 |
mm |
2500/550/550 |
|
主軸鼻端至工作臺距離 |
mm |
170~700 |
|
工作臺T型槽（槽數-槽寬*間寬） |
mm |
5-18*100 |
|
主軸轉速（選配） |
r/min |
50-12000 |
|
主軸錐度 |
/ |
BT40 |
|
X/Y/Z三軸快速移動度 |
m/min |
50/28/28 |
|
刀庫容量 |
把 |
21 |
|
刀具重量 |
kg |
7 |
|
刀具長度 |
mm |
250 |
